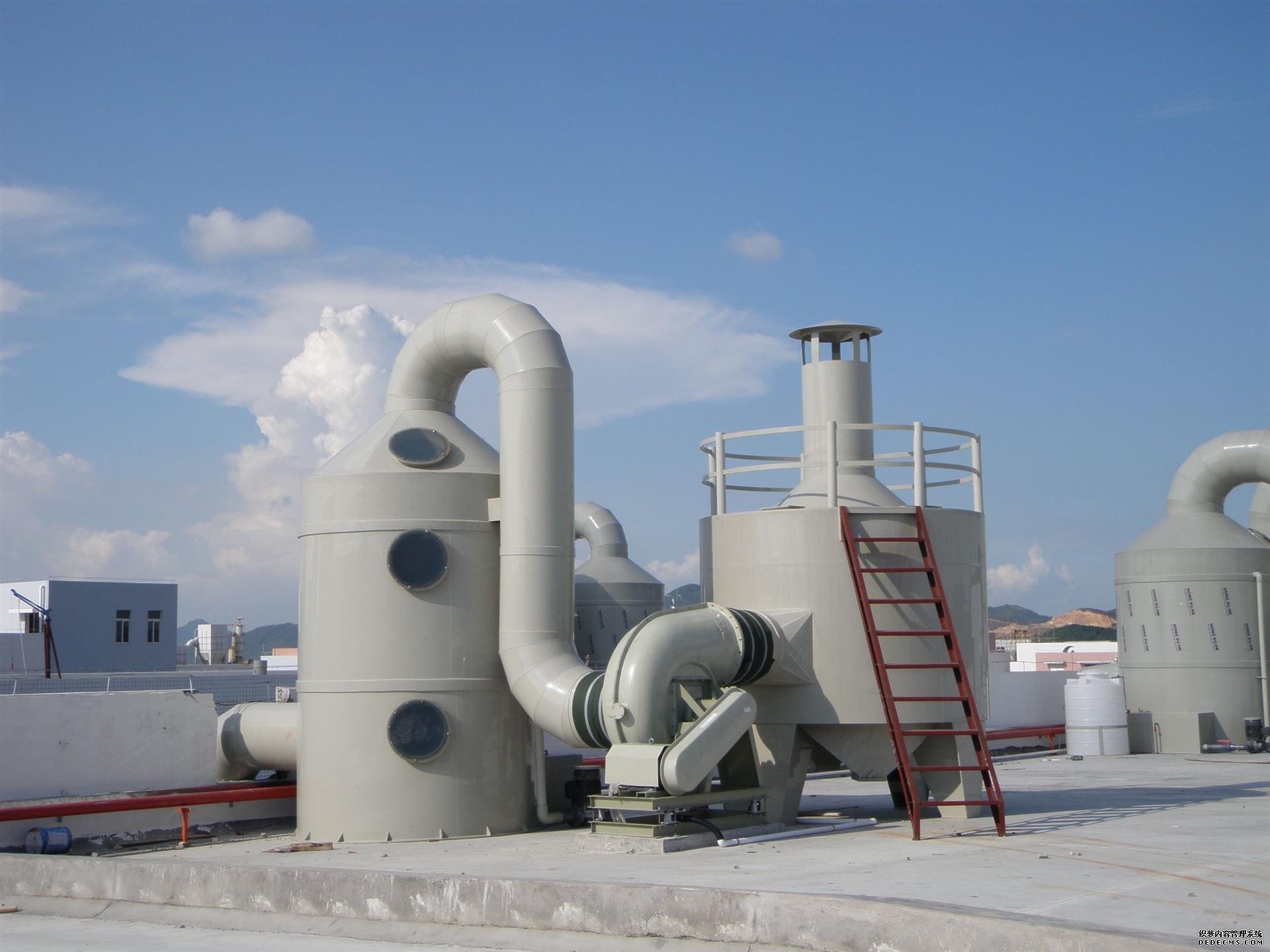

不銹鋼凈化塔熱塑焊接形式及施工方式
不銹鋼凈化塔作為工業廢氣處理的關鍵設備，其結構強度和密封性直接影響凈化效率與使用壽命。熱塑焊接（又稱熱風焊接或熱熔焊接）是不銹鋼凈化塔制造中常用的連接工藝，尤其適用于復雜結構、異形部件或?qū)缚p質量要求較高的場景。本文將從熱塑焊接的形式分類和具體施工方式兩方面展開，結合技術細節與操作要點，系統解析該工藝的核心內容。
一、不銹鋼凈化塔熱塑焊接的主要形式
熱塑焊接的本質是通過加熱使材料（或焊條）達到熔融狀態，借助壓力實現原子間結合。針對不銹鋼凈化塔的結構***點（如筒體、封頭、接管、法蘭等），常見的熱塑焊接形式可分為以下四類：
1. 手工熱風焊接（Hot Gas Welding）
原理：利用高溫?zé)犸L(fēng)槍加熱母材（不銹鋼板）接縫處及焊條，使其局部熔化，通過手動送進焊條并施加壓力，形成連續焊縫。
適用場景：適用于凈化塔的非標準件、小批量定制或維修場景，如小型筒體拼接、加強筋與筒體的角接焊縫、異形封頭的修補等。
***點：設備簡單（僅需熱風槍、焊條、工裝夾具），操作靈活，但對工人技能依賴度高；焊縫強度略低于自動焊，需控制熱輸入以避免不銹鋼晶間腐蝕（如304/316L材質需限制焊接溫度≤450℃）。
2. 自動熱塑性焊（Automatic Hot Plate Welding）
原理：通過自動化設備（如熱板焊機）將待焊的兩塊不銹鋼板對接，中間放置與母材同材質的熱塑性焊條；加熱至焊條熔融后，移除熱板并快速加壓，使熔融層融合，冷卻后形成致密焊縫。
適用場景：適用于凈化塔的***型標準筒體環縫/縱縫焊接（如直徑≥1m的圓柱段）、平面封頭與筒體的對接等規則形狀的批量生產。
***點：焊接效率高（單縫焊接時間≤10分鐘），焊縫一致性***，熱影響區小，適合規模化制造；但需專用模具（匹配工件尺寸），初期成本較高。
3. 高頻振動熱壓焊（HighFrequency Vibration Welding）
原理：在加熱的同時施加高頻微幅振動（頻率10100Hz），通過摩擦生熱加速母材表面氧化膜破碎，促進熔融金屬擴散結合。
適用場景：針對不銹鋼薄壁件（厚度≤3mm）的焊接，如凈化塔內部的氣體分布板、過濾支架等精密部件，避免傳統焊接導致的變形問題。
***點：焊接溫度低（可控制在200300℃），變形量極小，焊縫無氧化色；但設備精度要求高，僅適用于薄板且接頭形式較單一（多為搭接或角接）。
4. 紅外輻射加熱焊（Infrared Radiation Welding）
原理：利用紅外輻射源（如陶瓷加熱管）對焊縫區域進行均勻加熱，使填充焊條與母材同步熔融，結合壓力完成焊接。
適用場景：適用于凈化塔的復雜曲面焊接，如錐形過渡段、變徑接口等不規則形狀，因紅外加熱可實現“面狀”均勻受熱，避免局部過熱。
***點：加熱速度快（升溫速率可達50℃/s），熱效率高（節能約30%）；需配合紅外測溫儀實時監控溫度，確保熔融狀態可控。
二、不銹鋼凈化塔熱塑焊接的施工流程與關鍵技術
熱塑焊接的質量直接影響凈化塔的氣密性（防止廢氣泄漏）和耐腐蝕性（應對酸堿性介質）。以下是標準化施工流程及關鍵控制點：
1. 焊前準備
材料預處理：
母材（不銹鋼板）：需清除焊縫兩側30mm內的油污、氧化皮、水分等雜質（可用丙酮擦拭或鋼絲刷清理），避免熔融時產生氣孔或夾渣。
焊條選擇：應與母材成分匹配（如304不銹鋼用ER308焊條，316L用ER316L焊條），焊條直徑根據板厚選擇（通常φ2.0φ3.2mm），使用前需烘干（150200℃，保溫1小時）。
工裝與設備調試：
固定工裝：采用液壓夾具或磁力吸盤固定工件，確保焊接間隙≤0.5mm（間隙過***易導致未熔合）。
設備參數：根據母材厚度設定熱風溫度（不銹鋼一般為280350℃）、焊接速度（手工焊515cm/min，自動焊可調至2030cm/min）、壓力（0.20.5MPa，以熔融焊條輕微擠出為準）。
2. 焊接過程控制
定位焊：正式焊接前，先在焊縫兩端進行定位焊（長度1020mm，間距5080mm），確保工件相對位置固定，避免焊接過程中錯位。
分層焊接：對于厚板（≥5mm），需采用分層焊接（每層厚度≤3mm），每層焊完后清理熔渣，檢查無裂紋、氣孔后再焊下一層。
熱輸入控制：不銹鋼導熱性差（約為碳鋼的1/3），需避免長時間加熱導致“敏化”（450850℃區間停留易析出Cr23C6，降低耐蝕性）。可通過調整焊接速度（加快）或采用脈沖加熱（間歇式加熱）減少熱積累。
環境防護：焊接區域需隔離灰塵、水汽，若在潮濕環境施工，需搭建防風棚并使用干燥壓縮空氣吹掃焊縫，防止氫致裂紋。
3. 焊后處理與檢驗
外觀檢測：焊縫應平整光滑，無咬邊、凹陷、裂紋等缺陷（咬邊深度≤0.5mm，長度≤焊縫總長的10%）；余高控制在13mm（過高易導致應力集中）。
無損檢測：關鍵部位（如筒體環縫、有毒氣體接觸焊縫）需進行X射線檢測（RT）或滲透檢測（PT），Ⅰ級焊縫不允許存在任何缺陷，Ⅱ級焊縫允許少量圓形缺陷（如氣孔）。
去應力處理：對于承受高壓或劇烈振動的部件（如塔***排氣口），焊后需進行低溫退火（304不銹鋼：450500℃保溫2小時，隨爐冷卻），消除焊接殘余應力。
表面鈍化：焊接完成后，對焊縫及周邊區域進行酸洗鈍化（如使用20%硝酸+5%氫氟酸混合液擦拭），形成致密氧化膜（Cr2O3），提升耐腐蝕性。
三、常見問題與解決措施
問題類型 原因分析 解決措施
焊縫氣孔 焊材未烘干、母材有油污 嚴格烘干焊條（150200℃×1h），徹底清理母材表面
未熔合 熱輸入不足、焊接速度過快 提高熱風溫度（+2030℃），降低焊接速度
晶間腐蝕 焊接溫度超450850℃區間 控制焊接速度，采用短弧焊或脈沖加熱
變形 熱輸入不均、工裝約束不足 增加剛性固定，采用對稱分段焊法
總結
不銹鋼凈化塔的熱塑焊接需根據結構***點（如厚度、形狀）、生產批量（批量/定制）及性能要求（強度、耐蝕性）選擇合適的焊接形式（手工/自動/高頻/紅外）。施工中需重點控制焊前清理、熱輸入調節、層間溫度三***關鍵環節，并通過嚴格的焊后檢驗（外觀+無損+耐蝕性測試）確保焊縫質量。隨著智能化設備（如視覺引導自動焊機）的應用，未來熱塑焊接的效率與一致性將進一步提升，為高端凈化塔的制造提供更可靠的技術支撐。
